ست سیم کشی دستگاه تصفیه

اگر شما هم دستگاه آب تصفیه کن اسمز معکوس داشته باشید ، شاید لازم باشد سیم کشی آن را تعویض نمایید .

از آنجا که قطعات برقی شامل سوییچ فشار پایین و سوییچ فشار بالای تصفیه آب ، شیر برقی تصفیه آب و پمپ تصفیه آب از طریق برق 24 ولت کار می کنند ، نحوه صحیح برق کشی تصفیه آب بسیار مهم است . در صورت اشتباه ممکن است دستگاه کار نکند و یا عملکرد دارای نقصی داشته باشد .

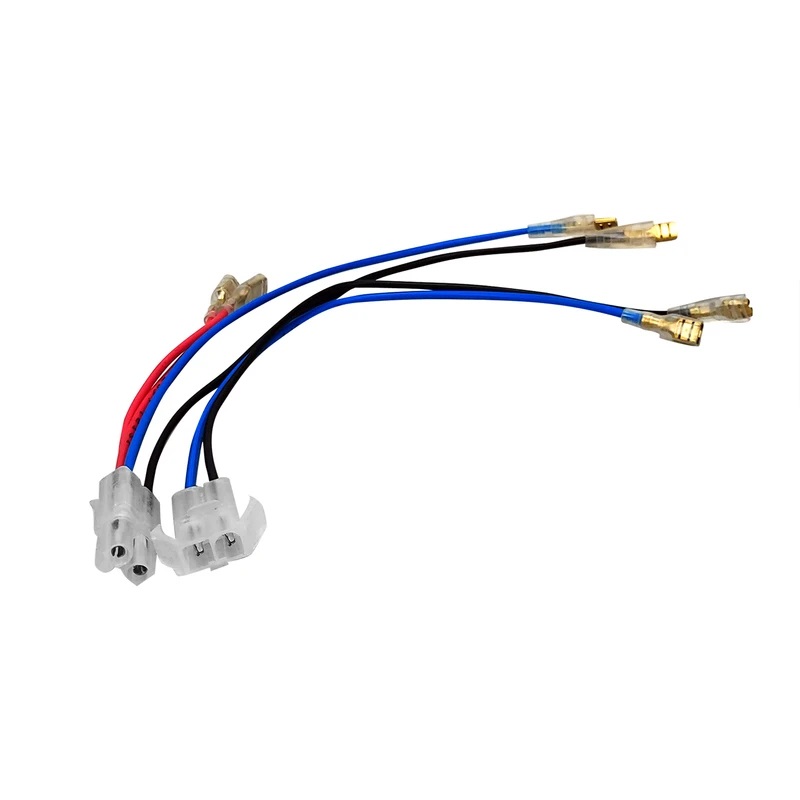

قطعات برقی از طریق سیم های برقی به هم متصل می شوند که به آن ست سیم کشی تصفیه آب می گویند .

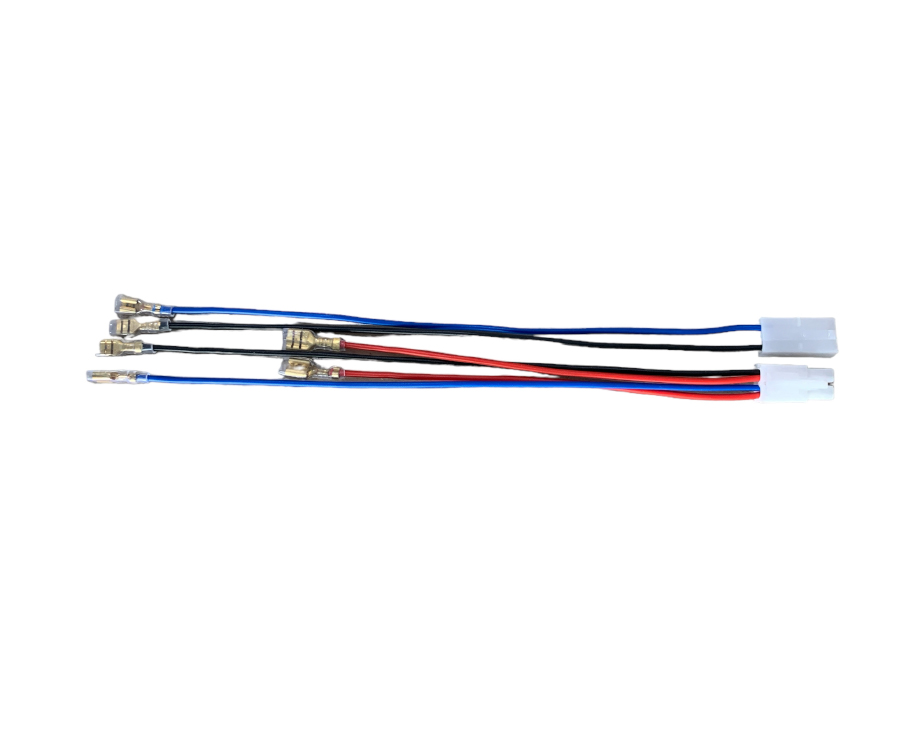

انواع مختلفی از ست سیم کشی برق دستگاه تصفیه آب خانگی وجود دارد که از لحاظ روش اجرا باهم متفاوت هستند ولی در نهایت عملکرد نهایی دستگاه آب تصفیه کن یکسان خواهد بود .

ست سیم کشی دستگاه تصفیه آب چگونه کار می کند :

برق با جریان ثابت از طریق آداپتور تامین شده و از طریق سوکت پلاستیکی A وارد دستگاه میشود . برق + ( به عنوان نمونه ) وارد سوییچ فشار پایین شده و در صورتیکه فشار لازم برای آب شهری وجود داشته باشد ، جریان وصل شده و از طریق سیم دیگری که از سوییچ خارج میشود، وارد سوییچ فشار بالا می شود . اگر نیاز به تولید آب تصفیه باشد ، سوییچ فشار بالا جریان برق را وصل کرده و برق از طریق سیم دیگر ( آبی ) وارد سوکت پلاستیکی B می شود .

اکنون جریان برق + و – در سوکت B آماده بوده و همزمان وارد شیر برقی و پمپ تصفیه آب می شوند .
